漢力ORC產品規格及應用範圍

產品規格與應用

產品規格(Specifications)

鑒於工業餘熱/廢熱、再生能源可擷取的能量充沛、利用價值高、節能減碳及環保效益顯著;漢力以ORC(organic Rankine cycle,有機朗肯循環)為主軸產品,開發、行銷ORC發電機組,提供滿足工業節能、綠色環保及經濟效益要求的電力服務及可靠安穩的設備,產品行銷台灣、中國、東南亞、南韓等。產品有:

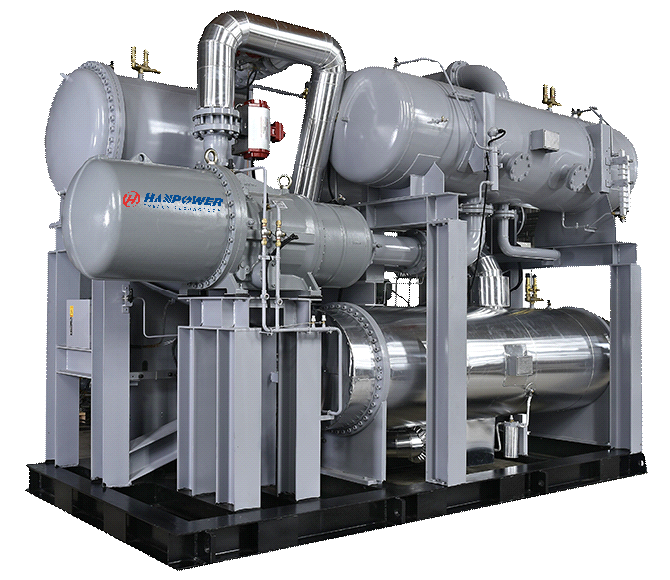

螺桿ORC系列產品(10 kW~300 kW

以雙螺桿膨脹機做為核心引擎,提供

(1)半密式螺桿ORC搭配感應(異步)發電機

(2)開放式螺桿ORC搭配同步發電機

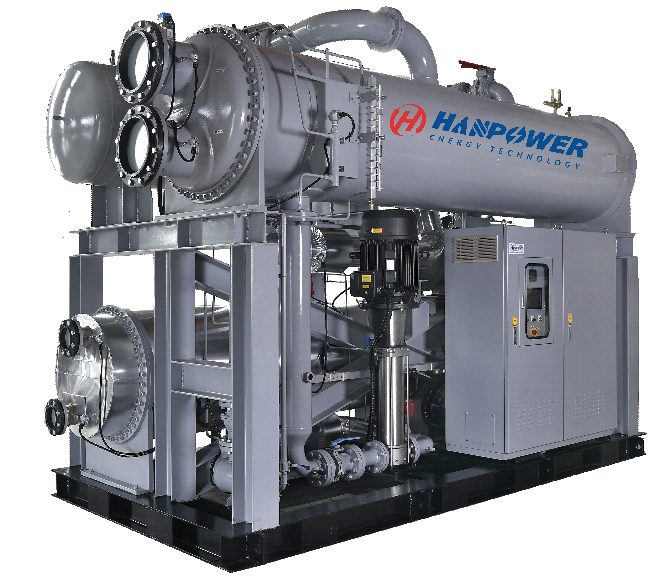

渦輪ORC系列產品(300 kW~2,000 kW

以軸流式渦輪機做為核心引擎,提供

(1)半密式渦輪ORC 搭配感應(異步)發電機

(2)開放式渦輪ORC搭配同步發電機或感應發電機



ORC 需求分析 (Requirement Analysis)

依據用戶端提供的設計參數(熱源、冷源、電力、安裝區域等),量身訂製ORC發電機組,提供最佳化工業餘熱/廢熱、再生能源(地熱、溫泉、生質熱能、海洋溫差等)發電方案,讓用戶達到節能、減排及經濟多重效益。



設計參數表 (Design Parameters)

熱源 Heat Source

熱水
Hot Water

供水溫度(Supply Temperature)



回水溫度(Return Temperature)



流量(Flow Rate)

kg/hr



蒸汽
Steam

表壓(Gauge Pressure)

kg/cm2G



barG



溫度(Temperature)



流量(Flow Rate)

kg/hr



煙氣
Exhaust Gas

溫度(Temperature)



流量(Flow Rate)

Nm3/hr



kg/hr



其它
Others

溫度(Temperature)



流量(Flow Rate)

kg/hr



冷源 Heat Sink

水冷

Water Cooling

供水溫度(Supply Temperature)



回水溫度(Return Temperature)



電力資料 Electricity Features

發電機種類
Type of Alternator

感應(異步)發電機 (Asynchronous Type)



同步發電機 (Synchronous Type)



電壓 (Voltage)

V



頻率 (Frequency)

Hz



相數 (Phase)

phase

3

電力應用
Power Applications

廠區自用 (Plant Own Power)



售電 (Sale of Electricity)



安裝區域 (Installation Site)

安裝位置
Installed Location

屋內 (Indoor)



屋外有遮雨棚 (Outdoor with Shelter)



屋外無遮雨棚 (Outdoor without Shelter)



防爆需求
Explosive Requirement

非防爆區 (Non-Explosive Area)



防爆區 (Explosive Area)



其它Others







漢力依據客戶提供上述的參數,篩選適合的ORC工質、分析ORC熱力循環性能,提供產品規格(例如:發電功率、設備清單、尺寸、重量等)、介面需求(例如:冷卻水需量等)及初步經濟效益評估結果。上述設計參數表單,請連結下列頁面資料內的ORC產品需求表
https://hanpower.com.tw/product/36

產品應用(Applications)

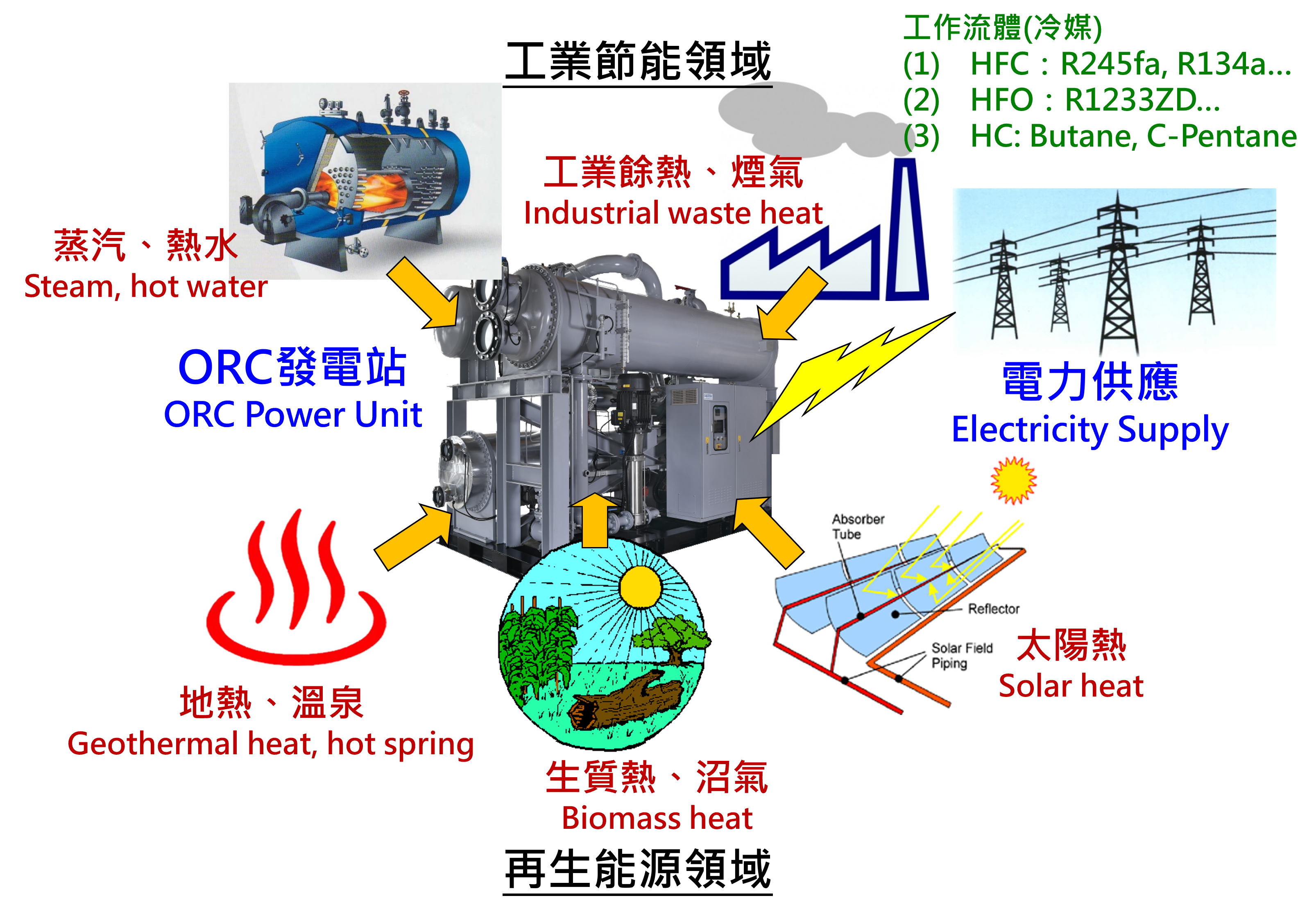

應用範圍

有機朗肯循環(Organic Rankine Cycle, ORC)為一熱機循環系統,主要用於將中、低階的熱能轉換為電力。應用的範圍包含:工業餘熱、地熱/溫泉、太陽熱能、生質熱能、低溫冷能等。因應不同的熱源溫度範圍,搭配合適工質(working fluid),達到最佳熱能轉換電能的效益。因其具有廣泛應用範圍、系統穩定、轉換效率高,為目前全球最佳的中低溫熱能發電產品。

ORC轉換工業產生的餘熱/廢熱、再生能源的中低溫熱能,輸出電力,屬於節能領域及再生能源領域。漢力依據多樣化的冷源(例如:水冷式、氣冷式等)、熱源(例如:蒸汽、熱水、混合汽、煙氣、熱空氣等)型態及其溫度範圍,漢力篩選適用工質(例如:R134a、R245fa、R1233ZD等),設計、開發最適化ORC機組,妥善轉換熱源、冷源間的溫差能,輸出電力,達到經濟、節能、減排及環保等多重效益,達到企業減碳、節電/廢熱處理及開發再生能源等多重效益。

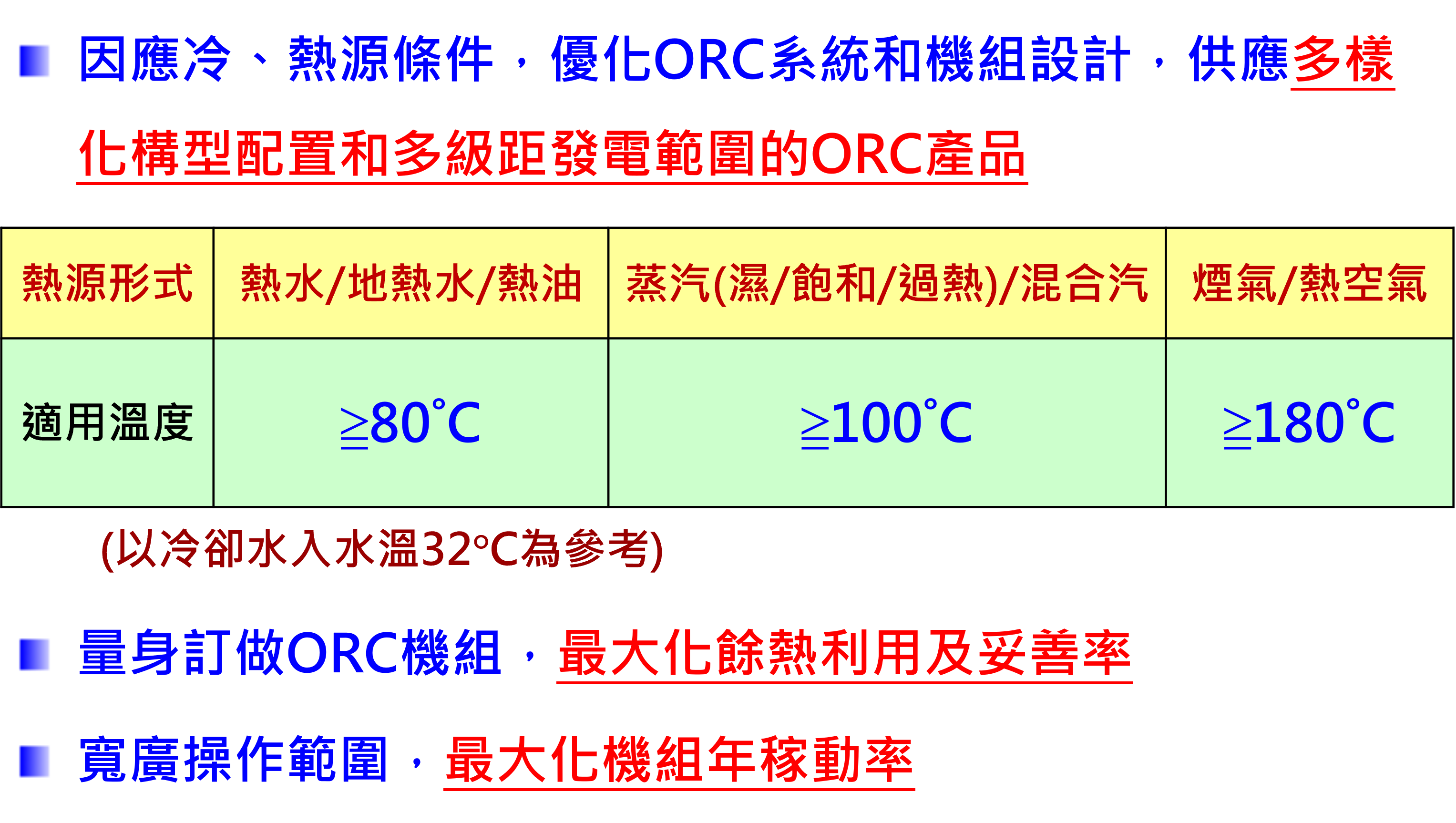

熱源、冷源設計參數

ORC機組轉換熱源、冷源間的溫差熱能產生電力,溫差愈大、發電功率愈大,反之亦然。因應冷、熱源條件,漢力優化ORC系統和機組設計,供應多樣化構型配置和多級距發電範圍的ORC產品,期達到最大化機組年稼動率(開工率)及年發電量。





熱源型態

(1) 工業餘熱/廢熱

鋼鐵、化工、石化、紙業、水泥、紡織、染整、食品、廢棄物、鍋爐、焚化爐、玻璃、電子等工業的製程熱水(例如:鍋爐熱水(blow down)、充渣水等)、蒸汽製程後的冷凝熱水、熱媒油、低壓蒸汽、蒸汽混合氣、熱氣、煙道煙氣、內燃機餘熱(煙氣、鋼套熱水)、空壓機餘熱(鋼套熱水)等。



(2) 再生能源

地熱、溫泉、生質熱能/廢棄物熱能(例如:農業廢棄物、沼氣、汙泥等)、太陽熱能、海洋溫差能等。



除了熱源型式及溫度外,熱源流量、取熱限制、冷源溫度及冷卻方式亦會影響機組的發電功率。另外,除了ORC發電功率外,現場取熱難易程度、現場工程及ORC費用、ORC年運轉時數及當地電價等,直接影響投資回收期。
